Qilat.id – Data Persamaan Flyback TV Terbaru : Semua Tipe & Merk TV. Apakah TV Kalian bermasalah dan memerlukan perbaikan? Salah satu komponen penting di dalam TV adalah flyback, dan jika komponen ini rusak, TV Kalian mungkin tidak berfungsi dengan baik.

Namun, mencari data persamaan flyback TV terbaru bisa menjadi tugas yang sangat sulit dan membingungkan, terutama jika Kalian tidak memiliki latar belakang teknis.

Dalam artikel ini, kami akan memberikan informasi lengkap tentang data persamaan flyback TV terbaru, bagaimana Kalian dapat menggunakannya untuk memperbaiki TV Kalian, dan pertanyaan yang sering diajukan tentang topik ini.

Apa Itu Flyback

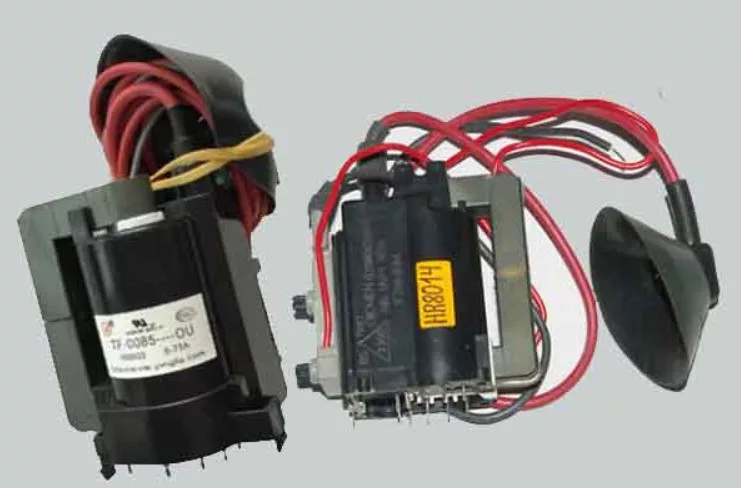

Flyback adalah komponen transformator yang terdapat pada televisi atau monitor yang berfungsi untuk menghasilkan tegangan tinggi yang dibutuhkan oleh tabung CRT. Tegangan tersebut nantinya digunakan untuk menembakkan elektron di dalam tabung TV atau monitor.

Flyback dipasang pada blok horizontal output untuk menghasilkan tegangan tinggi sekitar 20-30kV, tergantung pada ukuran TV. Di dalam flyback terdapat dioda internal yang berfungsi untuk menyearahkan tegangan tinggi dari trafo. Selain itu, terdapat juga lilitan dan sebuah batang ferit (transformator) di dalamnya.

Fungsi Pin Kaki Flyback

Trafo FBT umumnya memiliki sekitar 10 pin atau kaki di bagian bawahnya. Setiap kaki memiliki fungsi sendiri-sendiri dan biasanya terbagi menjadi dua bagian, yaitu bagian primer (input) dan bagian sekunder (output). Berikut penjelasannya:

1. HOT (Colector): Biasanya terhubung dengan transistor penguat horizontal bagian kolektor dalam rangkaian HOT. Saat flyback bekerja, kaki ini akan menghasilkan tegangan tinggi.
2. Dioda Dumper: Terhubung ke dioda dumper, yang biasanya terdapat pada televisi dengan rangkaian East West (EW). Karena kebanyakan sudah satu paket dengan transistor horizontal, tidak semua flyback memiliki pin ini.
3. B+: Terhubung ke power supply utama dan merupakan tegangan kerja untuk flyback. Jika tidak ada tegangan yang mengalir ke pin ini, FBT tidak akan berfungsi.
4. AFC (Automatic Frequency Control): Berfungsi untuk menstabilkan frekuensi osilator horizontal.
5. ABL (Automatic Brightness Limiter): Berfungsi untuk mengatur dan membatasi sinar elektron yang menuju rangkaian RGB secara otomatis. Karena terhubung secara tidak langsung ke kop flyback melalui komponen dioda, tegangan ABL sangat tinggi.
6. Ground: Fungsinya sebagai negatif (grounding).
7. Selain pin/kaki, sebuah flyback juga memiliki beberapa kabel, yaitu:

• High Voltage (HV)
• Kabel Screen
• Kabel Focus

Ciri-Ciri Flyback Rusak

Sebelum membahas persamaan data, penting bagi Anda untuk mengetahui ciri-ciri flyback yang rusak. Pada umumnya, flyback rusak disebabkan oleh beberapa masalah, antara lain:

1. Tegangan naik turun atau tidak normal.
2. Terjadi kebocoran tegangan tinggi.
3. Kebocoran pada kabel tegangan tinggi.
4. Lilitan kawat yang terbakar.
5. Tegangan tinggi anoda konslet.

Daftar Data Persamaan Flyback Terlengkap

Nah untuk anda yang penasaran akan data persamaan flyback TV tersebut. Berikut akan kami sampaikan di bawah ini secara jelas dan lengkap dibawah ini, jadi terus simak ulasan ini sampai akhir :

Fungsi Flyback TV

Flyback adalah komponen transformator yang terdapat pada televisi atau monitor dengan fungsi menghasilkan tegangan tinggi.

Flyback umumnya terpasang pada blok horizontal output dan dilengkapi dengan dioda internal yang berfungsi untuk menyearahkan tegangan tinggi yang berasal dari trafo.

Selain itu, di dalam flyback terdapat lilitan dan sebuah batang ferit yang juga disebut transformator.

Uraian Cara Kerja Flyback

Pembahasan selanjutnya adalah tentang cara kerja flyback yang utama, yaitu membangkitkan tegangan yang tinggi sebesar 2kV untuk keperluan tabung CRT.

Selain itu, flyback juga berfungsi untuk membangkitkan tegangan dengan skala ampere kecil untuk kebutuhan rangkaian yang memerlukan daya ampere skala kecil.

Cara kerja flyback adalah dengan menyuplai tegangan ke deflection yoke yang berfungsi untuk membelokkan elektron pada tabung gambar TV baik secara horizontal maupun vertikal.

Selanjutnya, bangkitan tegangan sedang atau rendah berguna untuk blok vertikal output, heater, dan ABL (Automatic Brightness Limiter).

Kesimpulan

Persamaan flyback TV sangat penting untuk dipahami oleh para teknisi. Dengan memahami persamaan flyback TV, para teknisi dapat dengan mudah mendiagnosis masalah yang terjadi pada perangkat elektronik dan memperbaikinya dengan cepat.

Namun, dengan adanya teknologi yang terus berkembang, data persamaan flyback TV terbaru harus selalu diikuti agar teknisi dapat mengatasi masalah pada perangkat elektronik dengan efektif.

Dengan terus memperbaharui pengetahuan mereka mengenai persamaan flyback TV terbaru, para teknisi dapat memberikan layanan yang lebih baik dan mengatasi masalah yang lebih kompleks.

Jadi, jika Kalian adalah seorang teknisi elektronik, pastikan untuk selalu mengikuti perkembangan terbaru mengenai data persamaan flyback TV.

Dengan begitu, Kalian dapat memberikan layanan terbaik kepada pelanggan Kalian dan meningkatkan reputasi bisnis Kalian.

Mungkin itu saja yang qilat.id bisa uraikan buat kalian mengenai 100+ Data Persamaan Flyback TV Terbaru : Semua Tipe & Merk TV. Semoga bermanfaat
