Ikatan Angin Baja Ringan – Keunggulan Menakjubkan

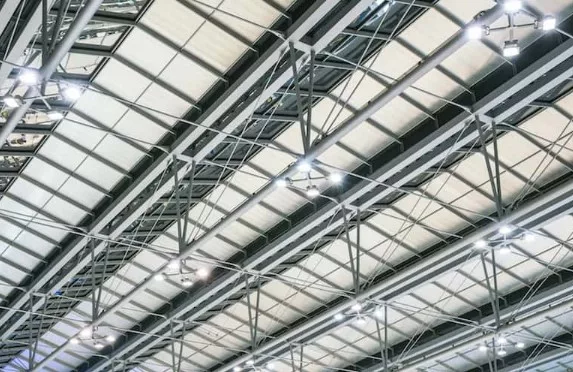

Qilat.id – Ikatan Angin Baja Ringan – Keunggulan Menakjubkan. Ikatan Angin Baja Ringan (IABR) adalah salah satu teknologi konstruksi bangunan modern yang semakin populer di Indonesia. Dalam beberapa tahun terakhir, IABR telah digunakan sebagai alternatif dari teknologi konstruksi tradisional seperti bata, beton, atau kayu.

IABR terbuat dari rangka baja ringan yang dipasang dengan sistem ikatan angin khusus, sehingga memberikan kekuatan yang optimal untuk menahan beban dan tekanan angin. Selain itu, IABR juga memiliki kelebihan dalam hal ringan, mudah dipasang, serta tahan terhadap gempa dan kebakaran.

Tidak hanya itu, penggunaan IABR juga lebih ramah lingkungan dibandingkan dengan teknologi konstruksi tradisional karena dapat mengurangi penggunaan material seperti kayu dan batu bata yang biasanya membutuhkan proses pemotongan dan pengolahan yang lebih rumit.

Dalam artikel ini, akan dibahas lebih lanjut tentang kelebihan dan keunggulan IABR dalam konstruksi bangunan serta bagaimana penerapan teknologi ini dapat memberikan dampak positif bagi lingkungan dan masyarakat.

Jenis Ikatan Angin Baja Ringan

Berikut adalah beberapa jenis ikatan angin baja ring

1. Diagonal Web Bracing

Ikatan angin jenis diagonal web adalah jenis ikatan angin yang dipasang pada kuda-kuda dalam posisi diagonal. Ikatan diagonal ini terletak di tengah-tengah dan ujungnya terhubung pada top chord dan bottom chord. Fungsinya adalah untuk membagi beban yang diterima oleh setiap kuda-kuda dan memperkuat struktur atap secara keseluruhan.

Dengan adanya diagonal web bracing, beban yang diterima oleh struktur atap dapat disebar secara merata ke setiap kuda-kuda, sehingga dapat mengurangi risiko kerusakan dan keruntuhan pada struktur atap. Selain itu, ikatan diagonal ini juga dapat memberikan kekuatan tambahan pada struktur atap, sehingga dapat meningkatkan daya tahan dan keamanan bangunan.

Baca juga:  Cara Menghitung Anak Tangga Leter L : Panduan Lengkap

2. Lateral Tie

Ikatan angin jenis lateral tie adalah elemen struktural berupa batang yang terikat pada posisi horizontal di antara kuda-kuda. Fungsinya adalah sebagai tumpuan untuk struktur atap dan juga berfungsi sebagai penghubung antara balok atau kolom dengan kolom lainnya.

Dengan adanya lateral tie, struktur atap dapat memiliki kestabilan dan kekuatan yang lebih baik. Lateral tie juga dapat menahan beban lateral, seperti angin atau gempa, sehingga dapat mengurangi risiko kerusakan pada struktur atap. Selain itu, lateral tie juga membantu dalam menghubungkan elemen struktural lainnya, sehingga dapat memperkuat keseluruhan struktur bangunan.

3. Top Chord Bracing

Top chord bracing atau yang juga dikenal sebagai reng adalah ikatan angin yang diletakkan pada batang yang berada di bagian atas kuda-kuda. Jenis ikatan angin ini biasanya menahan gaya tekan. Fungsinya adalah sebagai pengikat pada batang yang mengalami tekanan.

Dengan adanya top chord bracing, batang tekan pada kuda-kuda dapat terikat dengan kuat, sehingga dapat meningkatkan kekuatan dan stabilitas struktur atap. Selain itu, top chord bracing juga dapat menahan beban lateral, seperti beban angin dan gempa, sehingga dapat mengurangi risiko kerusakan pada struktur atap.

4. Bottom Chord Bracing

Jenis ikatan angin terakhir adalah bottom chord bracing, yang berperan sebagai pengikat pada batang tarik pada struktur atap. Bottom chord bracing diletakkan pada bagian bawah kuda-kuda dengan posisi ikatan horizontal.

Fungsi dari bottom chord bracing adalah sebagai pengaku pada batang tarik antar kuda-kuda pada struktur atap. Pada umumnya, bottom chord bracing dilengkapi dengan plafon atau komponen penggantinya untuk melindungi batang tarik dari kerusakan akibat cuaca atau kelembapan.

Plafon pada bottom chord bracing juga dapat memberikan nilai estetika pada atap dan mempercantik tampilan bangunan. Selain itu, bottom chord bracing yang dilengkapi dengan plafon atau komponen penggantinya dapat memberikan kekuatan dan stabilitas yang lebih baik pada struktur atap.

Baca juga:  Apa Itu Kalsifloor : Fungsi, Pemasangan dan Harganya

Dengan demikian, bottom chord bracing merupakan elemen penting dalam konstruksi bangunan dan harus dipilih dan dipasang dengan tepat agar dapat berfungsi dengan optimal dan memberikan keamanan dan kenyamanan bagi penghuni bangunan.

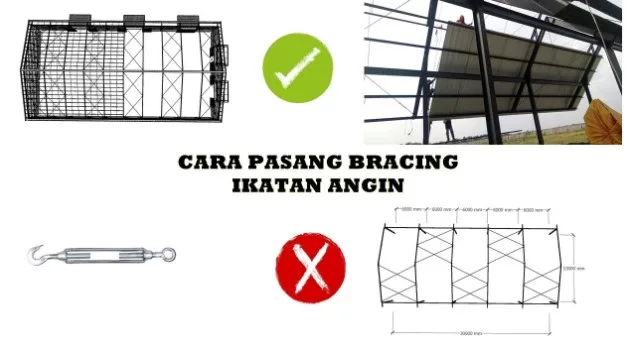

Cara Pembuatan Ikatan Angin Baja Ringan Berkualitas

Selain ukuran dan jenis bahan yang tepat, kualitas ikatan angin pada kuda-kuda baja juga sangat tergantung pada proses pembuatan atau pabrikasi. Oleh karena itu, sangat penting untuk melakukan pabrikasi secara tepat dan akurat. Namun, untuk mendukung proses pabrikasi ini, tentu saja dibutuhkan peralatan yang memadai.

Berikut ini adalah beberapa jenis alat yang dibutuhkan untuk pembuatan ikatan angin pada kuda-kuda baja:

  • Alat potong blender untuk memotong pelat baja.
  • Alat bor untuk mengebor lubang baut pada setiap pelat sesuai dengan ketentuan ukuran.
  • Mesin gerinda potong untuk memotong besi beton pada batang A dan B.
  • Span skrup untuk dimasukkan pada batang A dan dipanaskan dengan menggunakan nyala api pada besi beton agar dapat membuat simpul dan terikat dengan kuat.
  • Las untuk mengelas setiap simpul secara bolak-balik dengan panjang las sebesar atau lebih besar dari diameter lubang simpul.
  • Pelat baja untuk dilas pada besi beton pada setiap batang.

Dengan menggunakan alat-alat tersebut, proses pembuatan ikatan angin pada kuda-kuda baja dapat dilakukan dengan akurat dan memastikan kualitas ikatan yang kuat dan tahan lama.

Tips Menentukan Dimensi Material Baja

Agar ikatan angin pada kuda-kuda baja dapat berfungsi maksimal, sangat penting untuk menggunakan material yang tepat. Merencanakan bahan-bahan untuk ikatan angin cukup mudah, asalkan kalian mengetahui tips-tipsnya. Langkah pertama yang harus dilakukan adalah menentukan ukuran besi beton yang sesuai, dengan cara:

  • Jika ukuran kuda-kuda ≤ WF 200x100x5,5×8, sebaiknya gunakan besi beton dengan diameter Ø12 mm.
  • Jika ukuran kuda-kuda WF 300x150x6,5×9, sebaiknya gunakan besi beton dengan diameter Ø16 mm.
  • Jika ukuran kuda-kuda WF 350x175x7x11, maka gunakan besi beton dengan diameter ≤ Ø19 mm.
Baca juga:  Jenis Jenis Steger Besi - Solusi Tepat Memperkuat Bangunan

Setelah menentukan ukuran besi beton yang tepat untuk ikatan angin pada kuda-kuda, langkah selanjutnya adalah menentukan ukuran elemen lainnya dengan tips berikut:

  • Dimensi baut mur harus lebih kecil atau sama dengan diameter besi beton.
  • Tebal pelat baja sebaiknya 1/2 kali diameter besi beton.
  • Ukuran span skrup sebaiknya lebih besar dari diameter besi beton yang digunakan.

Dengan mengikuti tips-tips ini, kalian dapat memastikan bahwa material yang digunakan untuk ikatan angin pada kuda-kuda baja sesuai dan dapat berfungsi maksimal dalam menjaga kestabilan dan keamanan struktur atap.

Penutup

Dalam artikel ini, qilat.id telah membahas mengenai ikatan angin pada baja ringan. Ikatan angin ini merupakan bagian yang penting dalam memastikan struktur atap dan dinding sebuah bangunan kuat dan tahan terhadap tekanan angin. Selain itu, penggunaan baja ringan sebagai material konstruksi juga memiliki banyak keuntungan seperti ringan, mudah dipasang, dan ramah lingkungan.

Dalam memilih ikatan angin pada baja ringan, perlu dipertimbangkan beberapa faktor seperti kekuatan angin di daerah tersebut dan jenis atap yang digunakan. Dengan memilih ikatan angin yang tepat, maka keamanan dan kenyamanan dalam bangunan dapat terjamin.

Kesimpulannya, pemilihan ikatan angin pada baja ringan merupakan salah satu faktor penting dalam membangun bangunan yang kuat dan aman dari tekanan angin. Oleh karena itu, sebaiknya konsultasikan dengan ahli konstruksi yang berpengalaman dalam memilih ikatan angin yang tepat untuk bangunan kalian.
