Qilat.id – Panduan, Cara Mengukur Kapasitor dengan Multimeter : Pahami dengan Baik. Kami akan membahas secara detail tentang cara mengukur kapasitor dengan multimeter, memastikan Kalian memiliki pemahaman yang kuat tentang proses tersebut.

Pernahkah Kalian berpikir, “Bagaimana cara mengukur kapasitor dengan multimeter?” Nah, Kalian berada di tempat yang tepat! Dalam artikel ini, kita akan melangkah lebih jauh ke dalam dunia elektronik dan membongkar misteri di balik pengukuran kapasitor.

Sebelum kita membahas cara mengukur kapasitor dengan multimeter, penting untuk memahami apa itu kapasitor. Kapasitor adalah komponen pasif dalam rangkaian elektronik yang memiliki kemampuan untuk menyimpan energi dalam medan listriknya.

Ada berbagai jenis kapasitor yang digunakan dalam elektronik, termasuk kapasitor elektrolit, keramik, dan film. Setiap jenis memiliki karakteristik dan aplikasi yang berbeda-beda.

Pengertian Kapasitor

Kapasitor, juga dikenal sebagai Kondensator, adalah salah satu komponen pasif dalam elektronika yang dapat menyimpan muatan listrik sementara dengan satuan kapasitansi dalam Farad.

Nama satuan kapasitor ini diambil dari penemuannya oleh Michael Faraday (1791-1867) dari Inggris.

Namun, Farad adalah satuan yang sangat besar, oleh karena itu dalam peralatan elektronika umumnya digunakan satuan kapasitansi yang lebih kecil seperti pikoFarad, nanoFarad, dan mikroFarad.

Berikut adalah konversi satuan kapasitansi:

  • 1 Farad = 1.000.000 mikroFarad (µF)
  • 1 mikroFarad = 1.000 nanoFarad (nF)
  • 1 mikroFarad = 1.000.000 pikoFarad (pF)
  • 1 nanoFarad = 1.000 pikoFarad (pF)

Kapasitor merupakan komponen elektronika yang terdiri dari dua pelat konduktor yang biasanya terbuat dari logam, dipisahkan oleh sebuah isolator. Dalam rangkaian elektronika, kapasitor disimbolkan dengan huruf “C”.

Fungsi Kapasitor

Kapasitor adalah komponen elektronika yang terdiri dari dua konduktor yang dipisahkan oleh dua penyekat yang disebut keping.

Baca juga:  Rangkaian Kapasitor Bank, Pengertian, Fungsi dan Jenisnya

Secara sederhana, kapasitor berfungsi utama sebagai penyimpan energi listrik, namun terdapat banyak fungsi lain yang perlu diketahui. Berikut adalah beberapa fungsi kapasitor:

  1. Isolator: Kapasitor berperan sebagai isolator yang memperlambat arus searah (DC).
    Penyaring atau filter: Kapasitor dapat berfungsi sebagai penyaring atau filter dalam rangkaian catu daya (power supply).
  2. Pembangkit frekuensi: Kapasitor dapat berfungsi sebagai pembangkit frekuensi pada alat osilator.
  3. Penyimpan tegangan dan arus: Kapasitor digunakan untuk menyimpan tegangan dan arus dalam periode tertentu.
  4. Frekuensi pada rangkaian antena: Kapasitor memiliki fungsi sebagai frekuensi pada rangkaian antena.
  5. Penghemat daya listrik: Kapasitor pada lampu neon berfungsi sebagai penghemat daya listrik.
  6. Penghilang loncatan api (bouncing) saat memasang saklar: Kapasitor dapat berfungsi sebagai penghilang loncatan api pada saat memasang saklar.
  7. Kopling, penggeser fasa, dan konduktor: Kapasitor juga berfungsi sebagai kopling, penggeser fasa, dan konduktor.

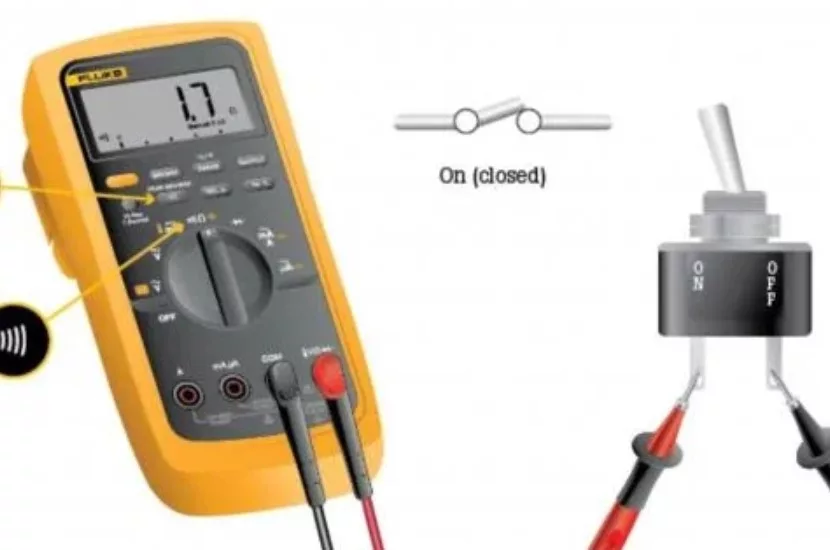

Pengertian Multimeter

Multimeter adalah sebuah alat pengukur listrik yang digunakan untuk mengukur tiga jenis besaran listrik, yaitu arus listrik, tegangan listrik, dan hambatan listrik.

Alat ini juga dikenal dengan sebutan AVO-meter, yang merupakan singkatan dari Ampere, Volt, dan Ohm. Selain itu, multimeter juga sering disebut dengan nama multitester.

Multimeter dapat dibedakan menjadi dua jenis, yaitu multimeter analog dan multimeter digital. Perbedaan antara multimeter analog dan multimeter digital terletak pada tingkat ketelitian nilai pengukuran yang diperoleh. Multimeter dapat digunakan untuk mengukur arus listrik searah maupun arus listrik bolak-balik.

Fungsi Multimeter

Multimeter adalah alat yang sangat berguna dalam mendeteksi masalah dalam rangkaian listrik. Berikut adalah fungsi-fungsi utama dari multimeter:

1. Mengukur Arus Listrik

Multimeter digunakan untuk mengukur arus listrik. Sebelum mengukur, penting untuk mengetahui jenis arus yang akan diukur, apakah AC (Arus Bolak-Balik) atau DC (Arus Searah).

Baca juga:  Cara Pasang Kapasitor Kipas Angin Gantung dengan Mudah : 2 & 5 Kabel

2. Mengukur Tegangan Listrik

Multimeter juga digunakan untuk mengukur tegangan listrik dalam rangkaian. Ini membantu mengetahui level voltase dalam rangkaian. Pengguna harus memilih batas pengukuran yang sesuai dengan tingkat tegangan yang akan diukur.

3. Mengukur Hambatan Listrik

Fungsi lain dari multimeter adalah mengukur hambatan listrik atau resistansi dalam rangkaian elektronik. Multimeter memungkinkan pengguna untuk mengukur resistor dengan nilai resistansi tertentu.

Seperti halnya pengukuran tegangan, batas pengukuran resistansi juga perlu diketahui sebelum menggunakannya.

4. Mengukur Nilai Kapasitansi

Beberapa multimeter memiliki fungsi tambahan untuk mengukur kapasitansi. Fungsi ini memungkinkan pengguna untuk mengukur nilai kapasitansi pada kapasitor.

Sebelum menggunakannya, batas pengukuran maksimum harus diprediksi.

5. Mengukur Frekuensi Sinyal

Fungsi lain dari multimeter adalah mengukur frekuensi sinyal. Tidak semua multimeter memiliki fungsi ini.

Multimeter yang dapat mengukur frekuensi bisa berupa analog atau digital. Dengan fungsi ini, pengguna dapat mengukur frekuensi sinyal pada komponen elektronik.

6. Mengukur Penguatan Transistor

Beberapa multimeter khusus memungkinkan pengguna untuk mengukur penguatan transistor. Fungsi ini merupakan pengembangan dari fungsi utama multimeter.

Multimeter dapat menentukan nilai faktor penguatan transistor (Hfe) dan mengukur nilai transistor tipe NPN dan PNP.

Multimeter adalah alat yang sangat berguna dalam mendiagnosis masalah dalam rangkaian listrik dan membantu pengguna untuk memahami karakteristik elektronik yang terlibat dalam suatu sistem.

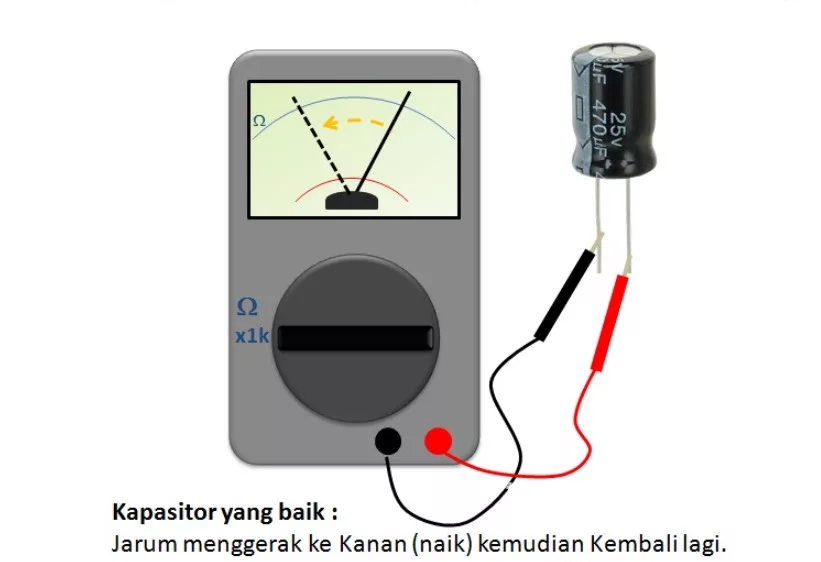

Menguji Kapasitor dengan Multimeter Analog

Berikut ini adalah cara menguji kapasitor elektrolit (ELCO) dengan multimeter analog:

1. Atur posisi skala selektor multimeter ke Ohm (Ω) dengan skala x1K.
2. Hubungkan probe merah (positif) multimeter ke kaki kapasitor positif.
3. Hubungkan probe hitam (negatif) multimeter ke kaki kapasitor negatif.
4. Periksa jarum yang ada pada tampilan multimeter analog.

  • Kapasitor yang baik: Jarum bergerak naik dan kemudian kembali lagi.
  • Kapasitor yang rusak: Jarum bergerak naik tetapi tidak kembali lagi.
  • Kapasitor yang rusak: Jarum tidak naik sama sekali.
Baca juga:  Rangkaian Kapasitor Bank, Pengertian, Fungsi dan Jenisnya

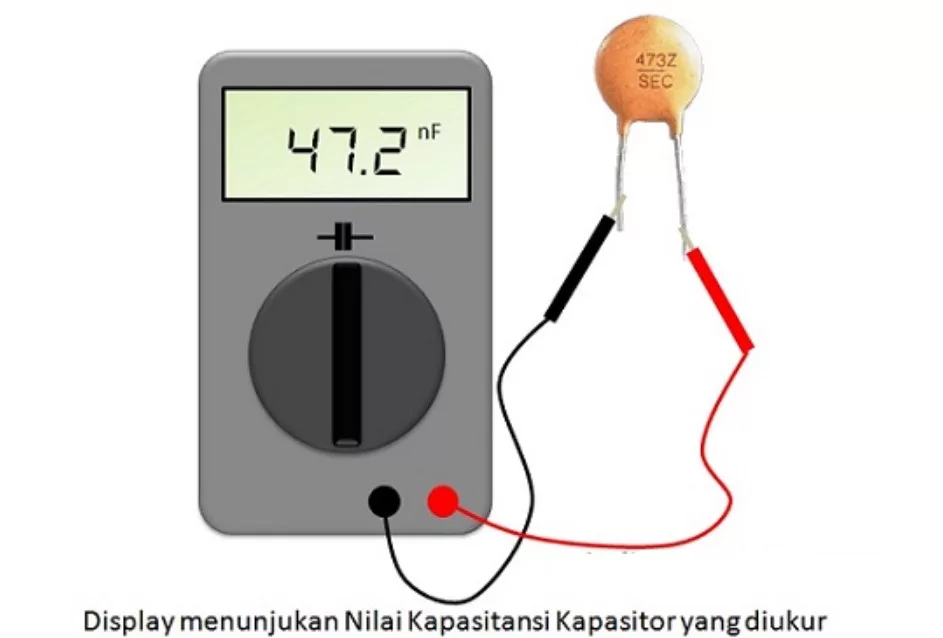

Mengukur Kapasitor dengan Multimeter Digital (Yang memiliki Fungsi Kapasitansi Meter)

Berikut ini adalah cara mengukur kapasitor dengan multimeter digital yang memiliki fungsi kapasitansi meter:

  • Atur posisi skala selektor multimeter ke tanda atau simbol kapasitor.
  • Hubungkan probe multimeter ke terminal kapasitor.
  • Baca nilai kapasitansi kapasitor tersebut yang ditampilkan pada layar multimeter.

Penting untuk diingat bahwa cara di atas hanya dapat digunakan pada multimeter digital yang memiliki kemampuan mengukur kapasitansi.

Untuk hasil yang lebih akurat, diperlukan alat ukur khusus seperti LCR meter dan capacitance meter untuk mengukur nilai kapasitansi sebuah kapasitor.

Cara pengukurannya hampir sama dengan menggunakan multimeter digital, namun kita perlu mengatur sakelar selektor pada LCR meter dan capacitance meter untuk mendapatkan nilai kapasitansi yang paling dekat dengan kapasitor yang akan diukur.

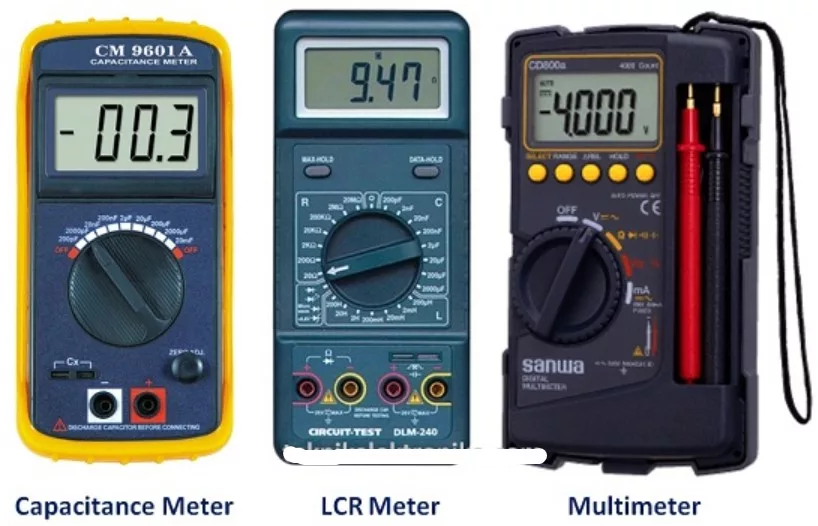

Berikut ini adalah gambar bentuk capacitance meter, LCR meter, dan multimeter.

Penutup

Demikianlah artikel dari qilat.id mengenai Cara Mengukur Kapasitor dengan Multimeter. Sebagai alat yang sering digunakan dalam dunia elektronik, multimeter memang memiliki berbagai fungsi yang sangat penting, termasuk untuk mengukur kapasitas kapasitor.

Meski terlihat rumit, namun jika Kalian memahami setiap langkah yang telah dijelaskan, proses ini sebenarnya cukup mudah dilakukan.

Menggunakan multimeter untuk mengukur kapasitor bukan hanya menambah pengetahuan Kalian, tetapi juga membantu Kalian dalam pemecahan masalah perangkat elektronik.

Oleh karena itu, jangan ragu untuk terus belajar dan mencoba. Semoga pengetahuan yang Kalian peroleh dari artikel ini dapat bermanfaat dan Kalian dapat menerapkannya dengan baik.

Selamat mencoba, dan teruslah belajar karena dunia elektronik adalah dunia yang penuh dengan pengetahuan baru yang menarik untuk dijelajahi.
