Kode Warna Resistor 1K dan Cara Membacanya dengan Baik

Qilat.id – Kode Warna Resistor 1K dan Cara Membacanya dengan Baik. Jika Kalian seorang ahli elektronik atau hobi bermain dengan rangkaian elektronik, pasti sudah tidak asing lagi dengan istilah “resistor”.

Resistor adalah salah satu komponen elektronik yang paling umum digunakan dalam rangkaian elektronik.

Kode warna resistor adalah cara standar untuk mengidentifikasi nilai resistansi pada resistor. Dalam artikel ini, Kalian akan mempelajari kode warna resistor 1K.

Kalian akan belajar cara membaca kode warna resistor, konsep dasar resistor, dan banyak lagi. Segera mulai membaca dan pelajari semua yang perlu Kalian ketahui tentang resistor 1K.

Mengenal Kode Resistor 1K

Resistor 1k Ohm memiliki warna coklat, hitam, dan merah serta memiliki toleransi sekitar 5%.

Jenis resistor karbon dengan nilai hambatan 1k ini sering digunakan pada berbagai rangkaian elektronika, baik yang sederhana maupun kompleks.

Resistor ini umumnya dibuat dengan ukuran daya sekitar 0.25 watt atau 1/4 watt dan dapat menahan tegangan hingga 350 volt.

Selain dari jenis karbon, ada juga resistor ukuran 1k Ohm yang dibuat dari bahan konduktif metal film dengan kualitas yang lebih baik.

Harga jual resistor 1k Ohm biasanya sekitar Rp.600,- untuk jenis resistor karbon, sedangkan resistor film dengan toleransi 1% umumnya dijual dengan harga Rp.1000,-. Produk ini dapat ditemukan di beberapa toko online.

Kode Warna Resistor 1K

Jika Kalian pernah melihat resistor, maka Kalian akan mengetahui bahwa di badan resistor 1 kilo atau 1k terdapat beberapa warna gelang, seperti coklat hitam emas atau coklat hitam coklat emas.

Baca juga:  Pengertian Resistor Film Karbon dan Konstruksinya Secara Lengkap

Namun, perlu diketahui bahwa warna gelang pada resistor adalah kode untuk mengetahui nilai tahanan atau hambatan resistor.

Dengan mengetahui kode tersebut, kita bisa mengidentifikasi tahanan resistor 1k, 100k, 10k, dan sebagainya. Gelang juga merupakan kode toleransi dari resistor tersebut.

Resistor 1k ada yang memiliki empat gelang warna dan ada juga yang memiliki lima gelang warna. Berikut adalah penjelasan tentang arti gelang warna pada resistor 1k yang memiliki empat gelang warna dan lima gelang warna agar lebih jelasnya.

1. Kode Warna Resistor 1k Empat Gelang

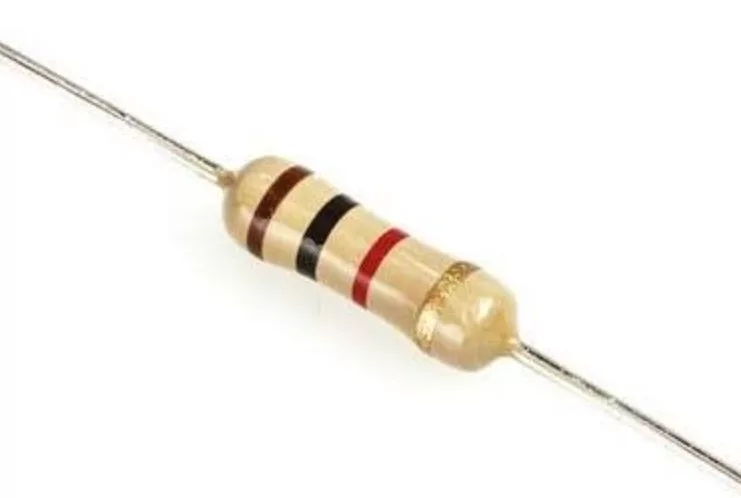

Salah satu resistor yang sering ditemukan di pasaran adalah resistor 1k dengan empat gelang warna pada badannya.

Ukuran resistor 1k ini umumnya memiliki badan berwarna putih kecoklatan dan empat gelang warna.

Gelang pertama berwarna coklat, gelang kedua hitam, gelang ketiga merah, dan gelang keempat berwarna emas.

Warna gelang keempat pada resistor 1k menunjukkan nilai toleransinya. Jika gelang tersebut berwarna emas, maka nilai toleransinya adalah 5%.

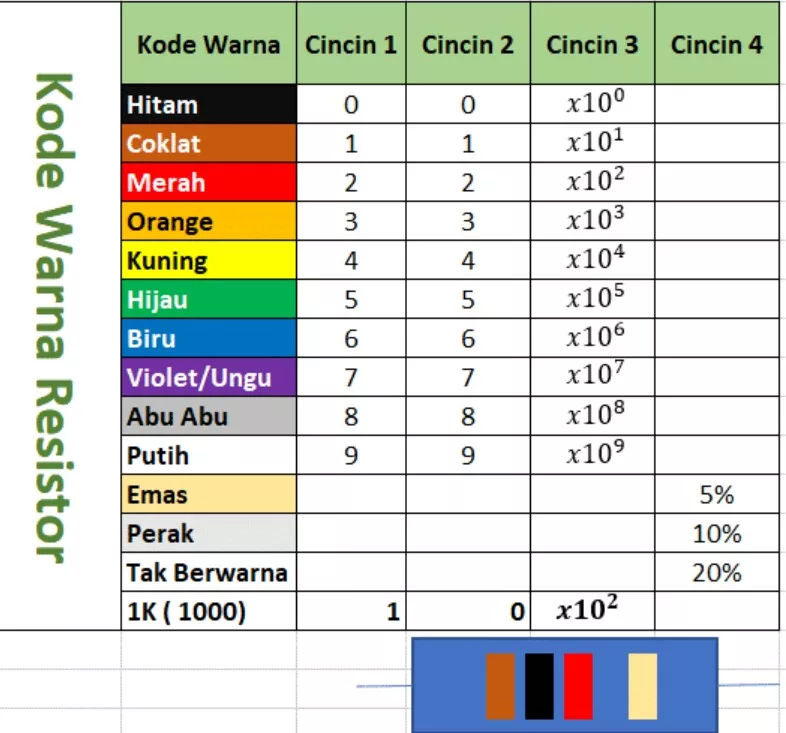

Untuk melihat warna resistor dengan ukuran hambatan 1 k Ohm yang menggunakan kode gelang warna sebanyak 4 buah diperlihatkan pada gambar di bawah ini.

  • Gelang 1 : Coklat
  • Gelang 2 : Hitam
  • Gelang 3 : Merah
  • Gelang 4 : Emas

Warna emas pada gelang ke empat menunjukkan nilai toleransi resistor sebesar 5%.

2. Kode Warna Resistor 1k Lima Gelang

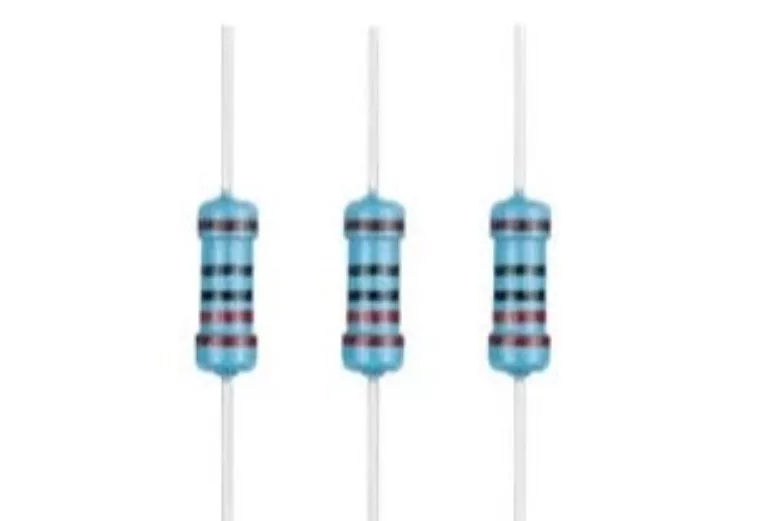

Resistor 1k dengan lima gelang warna juga termasuk resistor yang sering ditemukan di pasaran. Resistor ini memiliki badan berwarna biru muda.

Sedangkan untuk susunan warna gelangnya, gelang pertama berwarna coklat, gelang kedua hitam, gelang ketiga hitam, gelang keempat coklat, dan gelang kelima coklat.

Untuk lebih jelasnya, dapat dilihat pada gambar resistor 1k dengan lima gelang.

Untuk resistor dengan nilai 1k yang menggunakan sistem kode 5 warna susunannya adalah sebagai berikut :

  • Gelang warna 1 : Coklat
  • Gelang warna 2 : Hitam
  • Gelang warna 3 : Hitam
  • Gelang warna 4 : Coklat
  • Gelang warna 5 : Coklat
Baca juga:  Pengertian dan Fungsi Resistor : Pembahasan Lengkap

Cara Membaca Kode Warna Resistor 1K

Seperti yang telah dijelaskan sebelumnya, kode warna pada resistor digunakan untuk mengetahui nilai tahanan resistor tersebut, seperti 1k, 10k, 2k2, dan sebagainya.

Begitu pula dengan kode warna pada resistor 1k, terdapat cara membacanya. Berikut adalah cara membaca kode warna pada resistor 1k.

1. Cara Membaca Kode Warna Resistor 1K Empat Gelang

Resistor 1k dengan empat gelang warna terdiri dari gelang warna coklat, hitam, merah, dan emas. Ada cara untuk membaca kode warna dari keempat gelang tersebut, yaitu:



  • Gelang pertama menunjukkan digit angka pertama
  • Gelang kedua menunjukkan digit angka kedua
  • Gelang ketiga menunjukkan faktor pengali
  • Gelang keempat menunjukkan besaran toleransi resistor

Dalam contoh resistor 1k dengan empat gelang warna coklat, hitam, merah, dan emas, nilai kode warnanya adalah sebagai berikut: coklat = 1, hitam = 0, merah = 10², dan emas = toleransi 5%.

Dengan demikian, nilai resistor dapat dihitung dengan rumus: (digit angka pertama * 10) + digit angka kedua) x faktor pengali, atau (1*10 + 0) x 100 = 1000 ohm.

Dengan demikian, resistor dengan warna coklat, hitam, merah, dan emas merupakan resistor 1k dengan toleransi 5%.

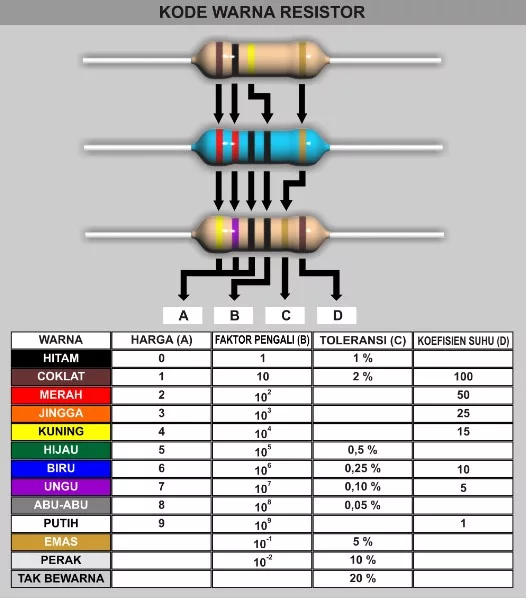

2. Cara Membaca Kode Warna Resistor 1K 5 Gelang

Resistor dengan lima gelang warna juga terdapat pada resistor 1k, yang memiliki warna gelang coklat, hitam, hitam, coklat, dan coklat. Untuk mengetahui nilai kode warna tersebut, berikut adalah cara membacanya:

  • Gelang pertama menunjukkan digit pertama
  • Gelang kedua menunjukkan digit kedua
  • Gelang ketiga menunjukkan besar angka pada digit ketiga
  • Gelang keempat menunjukkan faktor pengali
  • Gelang kelima menunjukkan besaran toleransi resistor

Dalam contoh resistor 1k dengan lima gelang warna coklat, hitam, hitam, coklat, dan coklat, nilai kode warnanya adalah sebagai berikut: coklat = 1, hitam = 0, hitam = 0, coklat = 10¹, dan coklat = 1.

Dengan demikian, nilai resistor dapat dihitung dengan rumus: (digit pertama * 100) + (digit kedua * 10) + (besar angka pada digit ketiga * faktor pengali), atau (1 * 100) + (0 * 10) + (0 * 10¹) = 1000 ohm.

Baca juga:  Kenali, Kelebihan dan Kekurangan Resistor Secara Lengkap

Jadi, resistor dengan lima gelang warna coklat, hitam, hitam, coklat, dan coklat memiliki nilai 1k ohm dengan toleransi 1%. Kode “k” dalam penulisan ini menunjukkan besar ribu, sehingga 1k sama dengan 1.000 atau seribu.

Itulah cara menghitung kode warna resistor untuk menentukan nilai tahanan resistor tersebut.

Datasheet resistor 1K

Berikut adalah lembar data (datasheet) lengkap resistor 1k:

Nilai hambatan1k Ohm / 1kΩ
Peringkat daya0.25 watt / 0.5 watt
Toleransi5%
PaketBulk
Bahan konduktifFilm / karbon
Suhu operasi-55 – 150° C
Polaritasnon polar
Kode warnaCoklat – Hitam – Merah – Emas

Spesifikasi Resistor 1K

Agar dapat memahami lebih lanjut mengenai resistor 1K, Kalian perlu mengetahui spesifikasi atau karakteristik dari resistor ini. Beberapa spesifikasi resistor 1K yang perlu Kalian ketahui antara lain:

  • Memiliki nilai hambatan sebesar 1k Ohm atau 1kΩ.
  • Peringkat dayanya adalah 0.25 watt atau 0.5 watt.
  • Toleransi resistor ini adalah 5% dan 1%.
  • Bahan konduksi yang digunakan dapat berupa film atau karbon.
  • Resistor 1K dapat beroperasi pada suhu -55 hingga 150° C.
  • Resistor ini memiliki sifat non-polar.
  • Kode warna pada resistor 1K adalah coklat, hitam, merah, dan emas.

Penutup

Dalam dunia elektronika, penggunaan resistor sangatlah penting untuk mengontrol arus listrik pada rangkaian elektronik.

Salah satu hal yang perlu diperhatikan ketika memilih resistor adalah nilai hambatan atau resistance-nya. Untuk memudahkan pengenalan nilai hambatan, digunakanlah kode warna resistor.

Dengan memahami kode warna resistor 1K, maka kita dapat lebih mudah memilih resistor dengan nilai hambatan yang sesuai untuk keperluan kita.

Penting untuk selalu memperhatikan kode warna resistor saat memilih dan menggunakan resistor pada rangkaian elektronik.

Semoga informasi dari qilat.id ini bermanfaat bagi para pembaca.
