Persamaan Transistor 2N5401 Paling Cocok dan Terlengkap

Qilat.id – Persamaan Transistor 2N5401 Paling Cocok dan Terlengkap. Pelajari lebih lanjut tentang persamaan transistor 2N5401, termasuk karakteristiknya dan aplikasinya dalam rangkaian elektronik.

Transistor adalah komponen penting dalam rangkaian elektronik. Ini berfungsi sebagai saklar elektronik yang dapat mengatur arus listrik dan mengubah sinyal listrik menjadi bentuk lain.

Salah satu jenis transistor yang sering digunakan adalah 2N5401. Artikel ini akan membahas lebih lanjut tentang persamaan transistor 2N5401, karakteristiknya, serta aplikasinya dalam rangkaian elektronik.

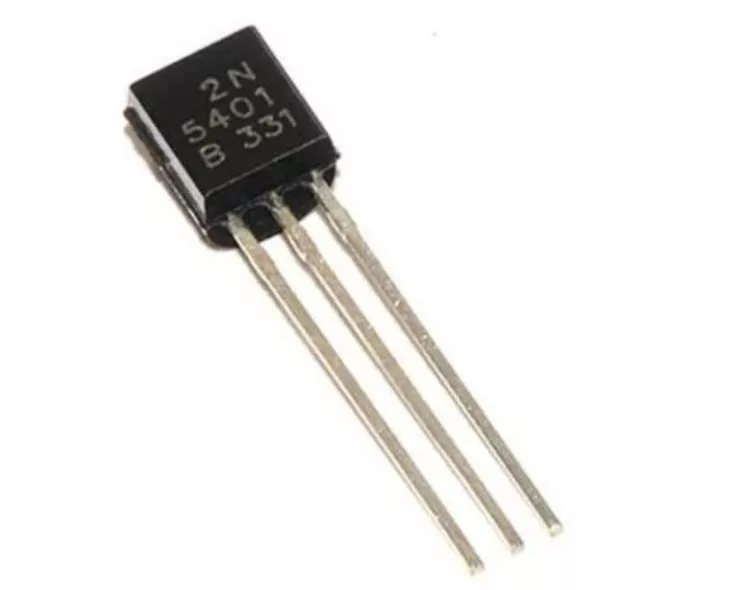

Mengenal Transistor 2N5401

Transistor 2N5401 termasuk dalam kelompok transistor bipolar, karena memiliki penguatan sinyal yang cukup besar.

Transistor ini sering digunakan dalam berbagai rangkaian elektronik, mulai dari proyek pelajar hingga perangkat komersial.

Biasanya transistor ini dikemas dalam paket plastik solid dengan bentuk TO-92, meskipun ada beberapa produsen yang menggunakan bentuk paket lain.

TO-92 adalah desain yang umum digunakan untuk mengemas transistor 5401. Komponen ini memiliki penguatan sinyal yang baik, yaitu sekitar 100, sehingga cocok digunakan sebagai komponen aktif dalam sirkuit penguat sinyal bagian pre amp.

Namun, penting untuk mempertimbangkan cara memberikan tegangan bias pada pin basis agar tegangan tidak terlalu tinggi, yang dapat menyebabkan transistor menjadi lebih mudah panas atau overheating.

Batas maksimum beban arus komponen ini adalah 1A, sedangkan tegangan kolektor-emitor mencapai 400V sehingga dapat digunakan dalam rangkaian switching daya untuk mengangkat daya maksimal 1A.

Daftar Persamaan Transistor 5401

Terdapat beberapa transistor pengganti yang dapat digunakan untuk menggantikan transistor 2N5401 karena memiliki karakteristik dan spesifikasi tegangan yang sepadan. Berikut adalah beberapa contoh persamaan transistor 5401:

1. S8050
2. 2N5550
3. 2SA1319
4. 2SA1625
5. 2SA1625
6. 2SA1207
7. 2SC2909
8. KTA1275
9. MPSA92
10. MPSA93
11. BF723
12. 2N5096

Transistor pengganti 5401

Pada dasarnya, Kalian dapat mengganti jenis transistor apa pun dengan transistor lainnya, asalkan memiliki karakteristik dan spesifikasi yang mirip atau lebih tinggi.

Oleh karena itu, ketika mengganti transistor, tidak hanya harus mengacu pada transistor persamaannya saja.

Namun, Kalian harus memperhatikan data teknis tegangan dan arus listrik terbesar yang dimiliki oleh transistor pengganti atau transistor setara tersebut.

Sebagai contoh, jika transistor yang akan diganti memiliki arus kolektor maksimum sebesar 0,5 A, maka Kalian harus mencari transistor persamaan yang memiliki arus kolektor terbesar setidaknya sebesar 0,5 A atau lebih tinggi.

Hal ini bertujuan untuk menghindari transistor bekerja terlalu keras yang dapat menyebabkan transistor cepat panas dan rusak.

Fitur dan spesifikasi setiap transistor dapat ditemukan di dalam informasi datasheet transistor tersebut yang dikeluarkan oleh pabrik pembuatnya.

Kalian dapat mencari informasi tersebut di situs alldatasheet.

Informasi Datasheet Transistor 2N5401

Datasheet adalah kumpulan data teknis yang berhubungan dengan suatu peralatan elektronika. Datasheet berisi informasi tentang fitur, karakteristik, kemampuan, dan dimensi komponen secara keseluruhan.

Dengan melihat informasi data teknis suatu komponen elektronika, kita dapat memperhitungkan kemampuan dan fungsi komponen tersebut di dalam rangkaian elektronika.

Berikut adalah tabel keterangan dalam datasheet transistor 5401:

Jenis	PNP
Tipe	2N5401
Kemasan Paket	TO-92
Nilai Penguatan ( hfe )	Max. 240
Arus Kolektor ( IC )	Max. 0,6A
Tegangan Emitor – Basis ( VEB )	5 V
Tegangan Kolektor – Emitor (VCB )	Max. 150 V
Tegangan Kolektor – Basis ( VCB )	Max. 160 V
Disisipasi Kolektor	60 W
Frekuensi Transisi	300 MHz
Nilai Noise	2 dB
Suhu kerja	Max. 150 °C

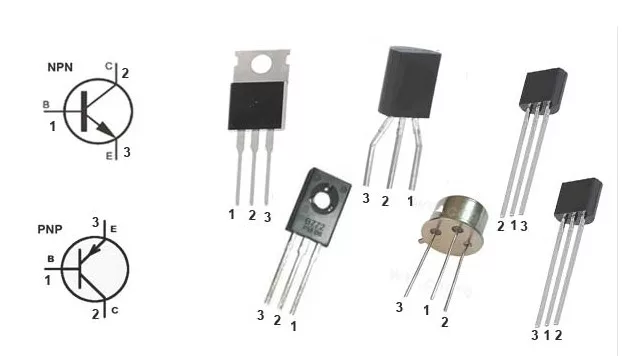

Susunan Kaki Transistor 5401

Susunan terminal transistor 5401 bisa dilihat pada gambar dan data tabel dibawah ini :

Nomo Pin	Nama	Keterangan
1	Basis	Pengendali bias transistor
2	Kolektor	Aliran arus ke kolektor transistor
3	Emitor	Aliran arus ke emitor transistor

Fungsi Transistor 2N5401

Pada umumnya, transistor 2N5401 sangat cocok digunakan untuk mengendalikan atau menggerakkan relay berukuran besar.

Transistor ini sangat berguna saat beban yang dihubungkan melalui transistor tersebut membutuhkan arus yang lebih kecil.

Namun, di sisi lain, 2N5401 bekerja pada tegangan yang tinggi, misalnya pada sirkuit AC yang tidak menggunakan transformator sebagai penurun tegangan sebelum menjadi DC.

Transistor ini juga sering digunakan pada sirkuit elektronik, telepon, dan lain sebagainya, di mana dapat membantu Anda dalam membuat amplifikasi pada tegangan tinggi atau hanya sirkuit sederhana.

Sedangkan arus kolektor sebesar 600mA sudah cukup untuk menyalakan lampu LED, mengendalikan relay, dan keperluan lainnya.

1. Transistor 5401 sebagai saklar

Untuk menggunakan transistor sebagai saklar, diperlukan pemberian arus bias pada basis transistor yang melebihi tegangan breakdown transistor. Secara umum, tegangan breakdown transistor adalah antara 0,3 V hingga 0,7 V.

Ketika tegangan bias basis melebihi batas tegangan breakdown, transistor akan masuk ke dalam kondisi saturasi.

Pada kondisi ini, hambatan kolektor-emitor sangat rendah bahkan mendekati nol, sehingga arus listrik dapat mengalir di antara kedua pin transistor.

Hal ini dapat diibaratkan seperti saklar dalam kondisi tertutup, sehingga arus listrik dapat mengalir bebas melalui pin kolektor-emitor.

Untuk menghentikan aliran arus listrik pada kolektor-emitor, bias tegangan pada basis transistor harus diputus sehingga transistor berada pada kondisi cut off atau non-aktif.

Pada kondisi ini, resistansi antara terminal kolektor-emitor sangat besar, sehingga sulit dilewati oleh arus listrik. Kondisi transistor seperti ini dapat diibaratkan seperti saklar dalam kondisi terbuka, di mana arus listrik tidak dapat mengalir di antara kolektor-emitor.

Dalam mengoperasikan transistor sebagai saklar, besar arus bias pada basis transistor harus diatur dengan tepat dan tidak boleh terlalu besar.

Penggunaan arus bias yang terlalu besar dapat menyebabkan kerusakan pada transistor.

Umumnya, arus bias basis transistor berkisar antara 10 mA hingga 100 mA tergantung pada spesifikasi transistor masing-masing. Oleh karena itu, resistor pembatas arus diperlukan pada kaki basis transistor.

2. Transistor 5401 sebagai penguat

Selain dapat digunakan sebagai saklar, transistor 5401 juga berguna sebagai penguat sinyal. Transistor memiliki kemampuan untuk memperkuat sinyal berupa arus listrik dan tegangan hingga beberapa kali.

Contoh penggunaan transistor sebagai penguat adalah pada sistem amplifier, baik penguat audio maupun amplifier gelombang radio.

Untuk membuat transistor berfungsi sebagai penguat, kita perlu mengatur kerja transistor agar berada pada wilayah aktif.

Pada mode ini, arus bias basis diatur pada besaran yang tepat sehingga transistor tetap berada pada kondisi di antara saturasi dan cut off.

Besarnya penguatan tegangan atau gain yang dilakukan oleh transistor adalah perbandingan antara arus kolektor dan basis.

Gain = Arus kolektor (IC) / Arus basis (IB)

Dengan mengontrol arus bias basis yang sangat kecil, kita dapat menghasilkan arus yang lebih besar pada output transistor.

Oleh karena itu, transistor termasuk dalam kategori komponen elektronik aktif, karena dapat menghasilkan sinyal baru yang lebih tinggi.

Terdapat tiga jenis rangkaian penguat transistor yang sering digunakan dalam berbagai sirkuit elektronik, yaitu:

• Penguat Common Emitter
• Penguat Common Base
• Penguat Common Collector

Dari ketiga jenis konfigurasi penguat di atas, penguat Common Emitter lebih banyak digunakan karena memiliki kemampuan penguatan sinyal yang baik dengan tingkat kebisingan yang rendah.

Contoh Penggunaan Transistor 5401

Dalam rangkaian elektronika, transistor 5401 sering digunakan sebagai penguat sinyal audio dan RF pada frekuensi menengah. Spesifikasi angka gain yang dimiliki oleh komponen ini cocok untuk digunakan pada blok rangkaian driver atau pre amplifier.

Meskipun demikian, transistor seri ini juga sering digunakan sebagai penguat final pada rangkaian penguat audio mini yang dapat menggerakkan speaker kecil.

Sebagai saklar, transistor 5401 mampu menggerakkan beban maksimum hingga 1A. Kebutuhan tegangan bias basis yang rendah memungkinkan komponen ini digunakan pada sistem sirkuit mikrokontroler, seperti Arduino, Raspberry, dan AVR.

Beberapa contoh penggunaan transistor 5401 adalah sebagai berikut:

• Rangkaian driver penguat audio
• Rangkaian dimmer lampu LED
• Rangkaian pengendali kecepatan motor DC
• Rangkaian penguat RF
• Sistem switching daya
• Penguat final daya rendah
• Sistem regulator tegangan
• Sirkuit charger batere

Tips Agar Transistor Awet

Setiap transistor umumnya telah dirancang dengan kemampuan untuk menahan tegangan hingga batas maksimal tertentu.

Bahkan ada jenis transistor tertentu yang dapat menahan tegangan hingga ratusan volt, seperti transistor yang digunakan pada sirkuit sistem switching regulator TV atau sistem horizontal televisi dengan data teknis tegangan tinggi.

Meskipun transistor dapat bekerja dengan baik saat diberikan tegangan maksimum, sebaiknya kita hanya memasok tegangan paling tinggi 20% di bawah batas maksimumnya.

Hal ini bertujuan untuk menjaga agar transistor tidak cepat rusak karena bekerja terlalu keras.

Misalnya, jika batas maksimum tegangan kolektor-emitor suatu transistor adalah 100 V, seharusnya kita hanya menyuplai tegangan kolektor-emitor maksimal sekitar 80 V saja.

Dengan cara ini, transistor tidak akan mudah panas dan dapat bertahan lama.

Pada jenis transistor yang memiliki spesifikasi kerja untuk daya besar, perlu dilengkapi dengan pendingin yang memadai untuk menyerap panas secara maksimal.

Panas yang berlebih pada transistor dapat mengurangi kemampuan kinerjanya. Selain itu, suhu panas yang tinggi dapat menyebabkan transistor mudah rusak.

Penutup

Dalam rangka mencari persamaan transistor 2N5401 yang paling cocok, kita telah melakukan berbagai penelitian dan percobaan.

Setelah mempertimbangkan berbagai faktor seperti karakteristik listrik, harga, dan ketersediaan, kami berhasil menemukan beberapa transistor yang cocok sebagai pengganti 2N5401.

Namun, dari semua transistor yang kami uji, satu transistor yang paling cocok adalah BC560C. Transistor ini memiliki karakteristik yang sangat mirip dengan 2N5401 dan dapat digunakan sebagai pengganti yang sangat baik. Selain itu, transistor ini juga tersedia secara luas dan relatif terjangkau.

Dengan demikian, jika Anda mencari persamaan transistor 2N5401 yang paling cocok, kami sangat merekomendasikan transistor BC560C sebagai pengganti yang ideal.

Itulah ulasan yang bisa qilat.id berikan kepada kalian mengenai Persamaan Transistor 2N5401. Semoga bermanfaat
