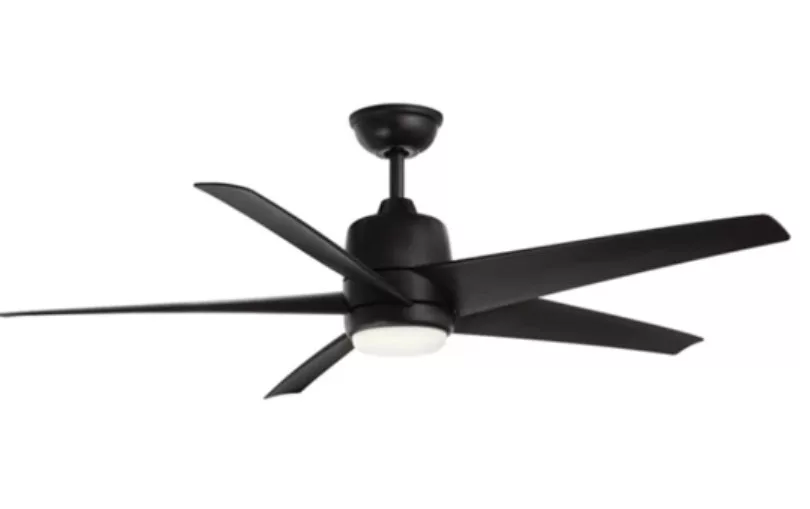

Cara Menyambung Kabel Kipas Angin Gantung

Cara Menyambung Kabel Kipas Angin Gantung, Merk Maspion & Panasonic

Qilat.id – Cara Menyambung Kabel Kipas Angin Gantung, Merk Maspion & Panasonic. Cara menyambung kabel kipas angin gantung mungkin terlihat sulit bagi mereka yang belum pernah melakukannya sebelumnya.

Namun, sebenarnya pemasangan kabel kipas angin gantung tidak terlalu rumit jika kita mengetahui langkah-langkah yang benar.

Dalam panduan ini, kami akan memberikan langkah-langkah praktis tentang cara menyambung kabel kipas angin gantung dengan mudah dan aman.

Dari persiapan peralatan hingga penyelesaian akhir, kami akan menjelaskan semuanya dengan jelas dan terperinci.

Jadi, jika Kalian ingin menyambung kabel kipas angin gantung sendiri tanpa membutuhkan bantuan orang lain, mari kita mulai!

Jalur Kabel Kipas Angin Jenis Gantung

Sebelum mengetahui Cara Menyambung Kabel Kipas Angin Gantung. Dari banyak jenis kipas angin yang ada, tipe gantung dianggap sebagai pilihan terbaik. Meskipun jalur kabel pada kipas angin gantung Miyako atau merek lain sebenarnya tidak terlalu berbeda, namun Kalian tetap harus mempelajari jalur kabel tersebut terlebih dahulu.

Hal ini akan membantu Kalian menangani kerusakan yang terjadi tanpa perlu pergi ke tempat servis.

Bagian dari perangkat ini yang memiliki kabel adalah dynamo atau mesinnya. Meskipun setiap perangkat memiliki dynamo yang berbeda, namun mereka memiliki bagian yang sama termasuk jalur kabel kipas angin gantung di dalamnya.

Biasanya terdapat enam kabel di dalam kipas, di mana tiga kabel digunakan untuk mengatur kecepatan perangkat, dua kabel untuk kapasitor, dan satu kabel netral.

Selain itu, di dalam kipas terdapat juga empat kumparan jalur kabel. Setiap kumparan memiliki dua ujung dan total ada delapan kumparan di dalamnya.

Salah satu dari kumparan tersebut ternyata memiliki lilitan, sedangkan tiga kumparan lainnya digunakan untuk mengatur kecepatan kipas.

Agar lebih mudah dipahami, berikut ini penjelasan mengenai jalur kabel kipas angin plafon atau tipe lainnya:

  • Kumparan kecepatan 1 digunakan untuk menghubungkan kumparan utama dengan jenis kumparan masukan tipe A1.
  • Kumparan kecepatan 2 biasanya digunakan untuk menghubungkan kumparan utama dengan jenis kumparan masukan B1.
  • Kumparan kecepatan 3 digunakan untuk menghubungkan kumparan utama dengan keluaran B2.
  • Terakhir, pada jalur kabel kipas angin gantung dan berdiri terdapat 2 kumparan B3. Kumparan ini akan digabungkan dengan bagian kapasitor dan sambungan listrik netral dengan sifatnya tidak langsung.
Baca juga:  Gambar Skema Lampu Philips Yang Mudah Dipajami : LED 45 Watt

Cara Pasang Kipas Angin Gantung Panasonic

Ketika melakukan pemasangan kipas gantung, terdapat beberapa hal penting yang harus diperhatikan, salah satunya adalah lokasi pemasangan.

Apabila lokasi pemasangan tidak tepat, maka kipas gantung tidak akan berfungsi dengan optimal. Lalu, di mana sebaiknya kipas gantung dipasang?

Agar lebih mudah dalam memperkirakan posisi yang tepat, sebaiknya kipas gantung dipasang dengan jarak sekitar 8 kaki agar aliran udara dapat menyebar dengan lebih luas dan juga untuk menghindari terjadinya kecelakaan.

Selain itu, pastikan bahwa bagian bilah kipas setidaknya berjarak minimal 25 sentimeter dari langit-langit.

Pastikan juga bahwa langit-langit yang digunakan untuk memasang kipas gantung kokoh dan tidak rusak pada permukaannya.

Jika semua persyaratan tersebut sudah terpenuhi, maka ikuti langkah-langkah pemasangan yang dianjurkan.

1. Merangkai kipas angin

Tahap awal yang harus dilakukan adalah merangkai komponen produk tersebut terlebih dahulu.

Biasanya, setiap produk dilengkapi dengan instruksi atau buku manual yang terdapat di dalam kemasannya.

Pastikan untuk memperhatikan dan mengikuti instruksi tersebut dengan baik agar terhindar dari hal-hal yang tidak diinginkan.

Proses merangkai dimulai dengan menempatkan bilah kipas pada badan utama menggunakan sekrup.

Pastikan posisi bilah tersebut sudah benar agar kipas dapat berfungsi dengan normal.

2. Menyambungkan kabel

Langkah selanjutnya adalah menyambungkan kabel pada jalur yang tepat. Terdapat berbagai jenis rangkaian kabel yang dapat digunakan untuk menghubungkan kipas gantung. Namun, kebanyakan kipas gantung menggunakan 4 kabel.

Penting untuk memperhatikan dan mengikuti kode warna pada buku panduan rangkaian dengan benar saat menyambungkan kabel kipas gantung 4 kabel, karena setiap produk mungkin memiliki kode warna yang berbeda.

Bahkan, pada beberapa model kipas gantung terdapat terminal, lampu, atau komponen tambahan lainnya yang harus dihubungkan secara benar.

3. Memutuskan arus lampu

Setelah dua langkah sebelumnya berhasil dilakukan, langkah selanjutnya yang perlu dilakukan adalah memutuskan aliran listrik pada lampu terlebih dahulu sebelum melakukan pemasangan kipas gantung.

Baca juga:  Cara Menyambungkan Wifi Indihome ke TV Tabung, Mudah Banget !!

Langkah ini akan membuat proses pemasangan menjadi lebih aman dan rapi dalam hal susunan kabel.

Menyembunyikan kabel atau menyesuaikan jalur kabel merupakan hal yang sangat penting dalam hal rangkaian kabel.

Dengan melakukan hal tersebut, tampilan pemasangan kipas gantung akan terlihat lebih rapi dan nyaman dipandang.

4. Menandai titik mengebor

Sebelumnya telah disebutkan bahwa posisi dalam pemasangan kipas gantung sangatlah penting.

Pastikan bahwa titik pengeboran adalah lokasi terbaik yang mampu menopang beban kipas dengan maksimal.

Selama melakukan pengeboran, pastikan untuk sangat hati-hati agar tidak terjadi kesalahan yang dapat merusak kipas atau bahkan lingkungan sekitar.

5. Memasang braket

Untuk memasang braket, Kalian dapat memakai dump block berukuran 5 mm. Gunakan juga lengan ayun guna mengencangkan braket lebih baik.

6. Membuat sambungan listrik

Setelah terpasang dengan baik, langkah selanjutnya adalah membuat sambungan listrik pada kipas gantung. Pastikan semua kabel terhubung dengan benar. Inilah salah satu alasan pentingnya memperhatikan kode warna pada setiap produk kipas gantung.

7. Menempatkan kipas

Langkah selanjutnya adalah menempatkan kipas gantung yang telah dipersiapkan sebelumnya pada braket di langit-langit.

Pastikan pemasangan dilakukan dengan presisi agar ketika mesin kipas beroperasi, tidak terjadi masalah seperti bergoyang atau hal lainnya yang mengganggu kenyamanan pengguna.

8. Mengencangkan trim ke braket

Trim memiliki peran menyembunyikan banyak kabel. Hal tersebut akan membantu agar rangkaian kabel terlihat lebih rapi. Oleh karena itu, jangan lupa untuk mengencangkan trim ke braket.

9. Tes apakah sudah berfungsi normal

Langkah terakhir adalah melakukan pemeriksaan apakah alat tersebut sudah berfungsi secara normal. Perhatikan apakah cahaya menyala dan juga intensitas rotasi bilahnya.

Cara Menyambung Kabel Kipas Angin Gantung Maspion

Menyambungkan kabel pada kipas gantung merek Maspion sebenarnya cukup mudah. Ikuti langkah-langkah Cara Menyambung Kabel Kipas Angin Gantung berikut ini dengan seksama:

  • Tentukan warna kabel untuk dinamo
  • Tentukan fungsi dan arah kabel
  • Pastikan warna kabel yang dipasang benar agar tidak terjadi korsleting
  • Silangkan kabel dinamo yang terputus
  • Nyalakan kipas kembali
  • Apabila kipas belum menyala, periksa kembali langkah-langkah sebelumnya dengan benar.

Cara Pasang Kapasitor Kipas Angin Gantung 3 Kabel

Setelah mengetahui Cara Menyambung Kabel Kipas Angin Gantung selanjutnya untuk memasang kapasitor pada kipas angin gantung dengan rangkaian tiga kabel, ikuti langkah-langkah berikut:

  1. Buka tutup kipas dengan menggunakan obeng
  2. Potong kedua kabel menggunakan gunting
  3. Ambil kapasitor yang baru
  4. Pasang kapasitor baru pada kipas
  5. Sambungkan bungkus kabel menggunakan isolasi listrik
  6. Pastikan bungkus kabel terisolasi dengan sempurna
  7. Tutup kembali cover kipas
  8. Kencangkan sekrup menggunakan obeng
  9. Nyalakan kipas untuk memastikan kapasitor terpasang dengan benar
  10. Selesai
Baca juga:  Cara Reset Remote AC Toshiba, Yang Mudah Dilakukan Sendiri

Warna-Warna Kabel Didalamnya

Mengetahui warna kabel pada kipas angin sangatlah penting agar Anda dapat dengan mudah memperbaiki jalur kabel di dalam perangkat tersebut.

Setiap kabel pada kipas gantung dengan 4 kabel tersebut memiliki warna yang berbeda-beda. Oleh karena itu, Anda tidak perlu khawatir saat melakukan pemasangan nanti.

Biasanya, terdapat 3 warna kabel yang paling umum digunakan pada kipas gantung. Namun, beberapa kipas gantung memiliki 4 kabel dengan kabel tambahan yang berfungsi sebagai komponen untuk memperkuat salah satu kabel yang ada.

Untuk memahami warna-warna kabel tersebut, kami telah menyiapkan informasinya sebagai berikut.

Berikut ini adalah informasi mengenai warna kabel pada kipas gantung:

1. Warna Hitam

Kabel berwarna hitam ini merupakan kabel yang langsung disambungkan ke mesin kipas dengan sumber listrik yang ada. Oleh karena itu, warna hitam sangat penting dalam jalur kabel kipas gantung.

2. Warna Putih

Kabel berwarna putih digunakan untuk terhubung langsung dengan sumber listrik, dan biasanya digunakan sebagai kabel kapasitor atau jumper.

3. Warna Merah

Kabel berwarna merah digunakan pada jalur kipas gantung dan mudah ditemukan. Fungsi utama dari kabel merah ini adalah menghubungkan bagian dinamo dengan kapasitor.

Selain memahami jalur kabel pada kipas gantung, Anda juga perlu mengetahui bagian-bagian dari perangkat tersebut.

Salah satunya adalah bagian body yang berfungsi sebagai penyangga atau rangka dari perangkat kipas gantung.

Disamping itu, terdapat bagian kelistrikan yang digunakan sebagai sumber listrik, kapasitor, sakelar ataupun komponen listrik lainnya yang terpasang.

Disinilah jalur semua kabel akan terpasang dan saling terhubung. Kemudian terdapat part dynamo yakni menjadi komponen mengapa perangkat dapat bekerja dengan optimal.

Penutup

Demikianlah ulasan dari qilat.id mengenai cara menyambung kabel kipas angin gantung yang dapat Kalian praktekkan di rumah.

Penting untuk selalu berhati-hati saat melakukan pekerjaan ini dan pastikan koneksi kabel telah terpasang dengan benar sebelum menyalakan kipas angin. Dengan cara yang benar, Kalian dapat memperpanjang umur kipas angin Kalian dan menikmati udara segar yang dihasilkannya.

Semoga bermanfaat!
